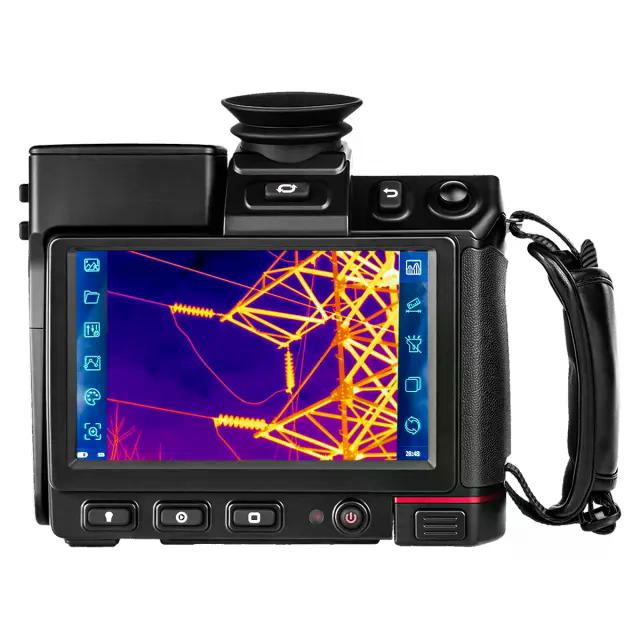

Тепловизор RGK TL-480 Pro представляет собой высокопроизводительный инструмент для ИК диагностики промышленных, энергетических и других сложных объектов, реализующий инновационные технологии съемки и обработки изображений и выполненный в виде цифровой видеокамеры складывающейся конструкции.

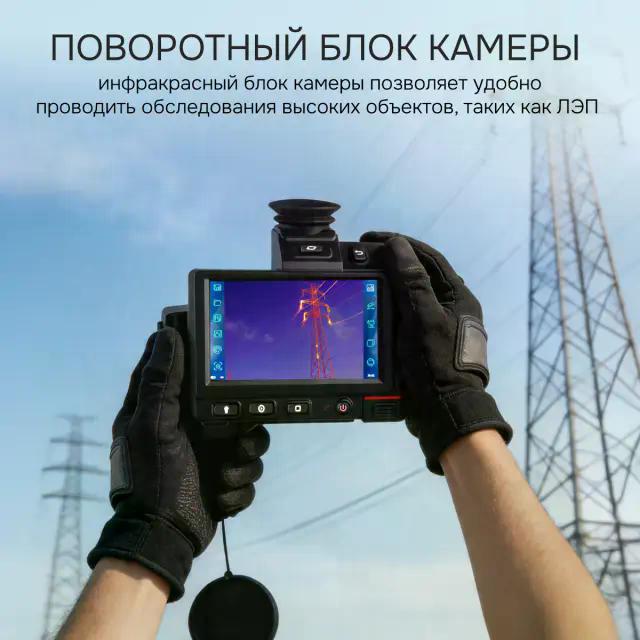

Блок камеры, включающий в себя ИК модуль с матрицей 480 x 360 и цифровой 5-мегапиксельный модуль для съемки в видимом спектре, может поворачиваться относительно экранного блока. Благодаря этому изделие в сложенном положении занимает меньше места, а при выполнении съемки обеспечивается возможность гибкого изменения углового ракурса, с комфортным для визуального контроля положением экрана, что упрощает обследование крупноразмерных и высотных объектов.
Промышленный тепловизор RGK TL-480 Pro при определении температурных параметров поверхности целевых объектов автоматически учитывает поправки на температурно-влажностные показатели окружающей среды, расстояние до целевого объекта, характеристики его поверхности и т.д.

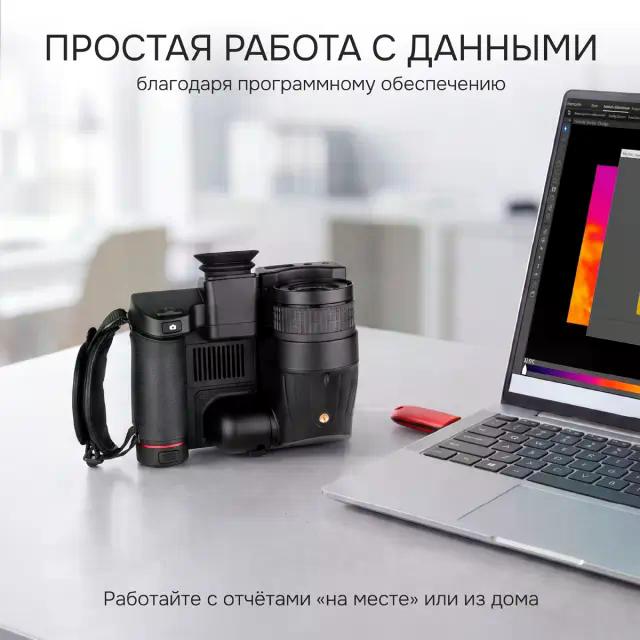

Для записи данных, которые можно использовать после экспорта на ПК для подготовки отчетов с помощью ПО из комплекта поставки, тепловизор снабжается съемной картой памяти. Поддерживается возможность сохранения отдельных снимков в разных форматах с радиометрическими данными и ИК-видео. Аннотирование в голосовом режиме или путем ввода текстовых пояснений повышает эффективность анализа термограмм. Для упрощения идентификации объектов контроля предусмотрена возможность считывания QR кодов с помощью цифровой камеры.

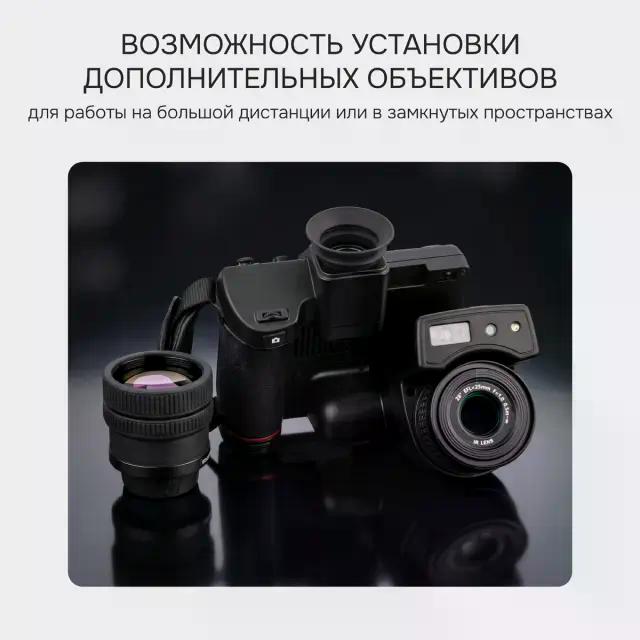

В качестве опции, тепловизор может по выбору пользователя дополнительно оснащаться объективами с сектором обзора 48°, 12° или 6°. Их можно быстро устанавливать вместо комплектной линзы 24° без использования инструментов. Это позволяет существенно сэкономить средства, используя один и тот же прибор для стандартной, теле- и макросъемки.
|
Измерение
|
|
|---|---|
|
Диапазон измерений температуры
|
от -20 до +150 °С

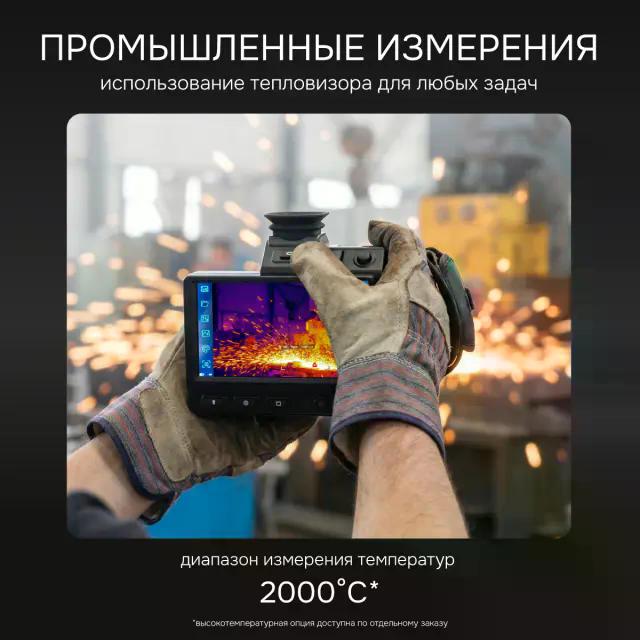

от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С
|
±2,0°С
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, %
|
±2,0 %
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, %
|
±3,0 %
|
|

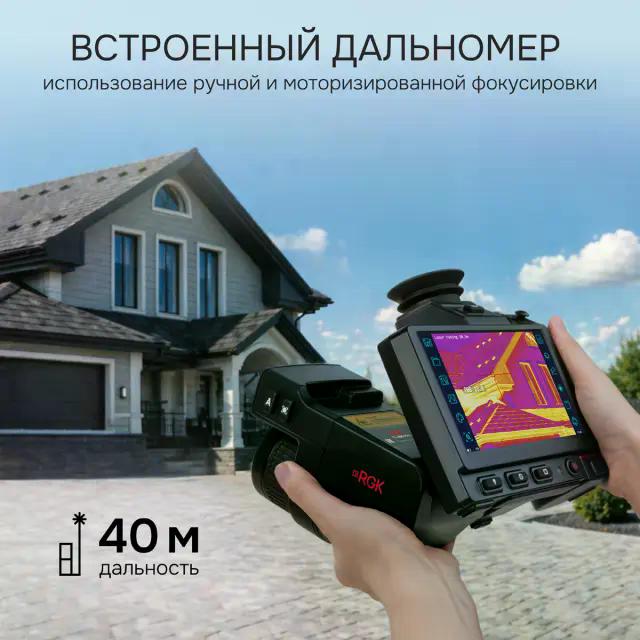

Лазерный дальномер, дистанция
|
до 40 м
|
|
Изображение и оптические данные
|
|
|
Количество пикселей матрицы детектора
|

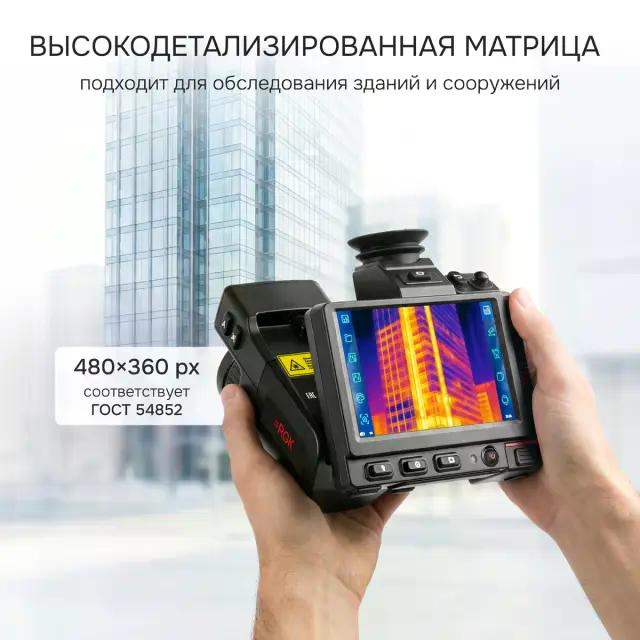

480 x 360 px
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более
|
0,04
|
|
Углы поля зрения, градус по горизонтали x градус по вертикали
|
стандартный 24,0° x 19,3°
широкоугольный 48° x 36 телеобъектив 2x 12° x 9 телеобъектив 3x 6° x 4° |
|
Минимальное фокусное расстояние
|
стандартный 0,15 м
широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 2 м |
|
Пространственное разрешение
|
стандартный 0,92 мрад
широкоугольный 1,87 мрад телеобъектив 2x 0,46 мрад телеобъектив 2x 0,23 мрад |
|
Запись изображений или частота обновлений
|
30 Гц
|
|
Режим фокусировки
|
ручной/электрический/автоматический
|
|

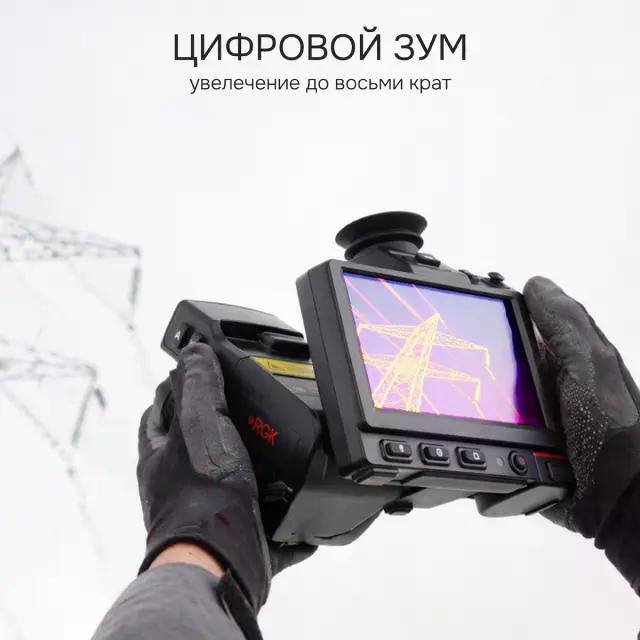

Увеличение
|
1x, 2x, 4x, 8x
|
|
Матрица в фокальной плоскости [FPA]
|
неохлаждаемый микроболометр
|
|
Спектральный диапазон, мкм
|
от 7,5 до 14
|
|
Представление изображения
|
|
|
Экран/разрешение
|

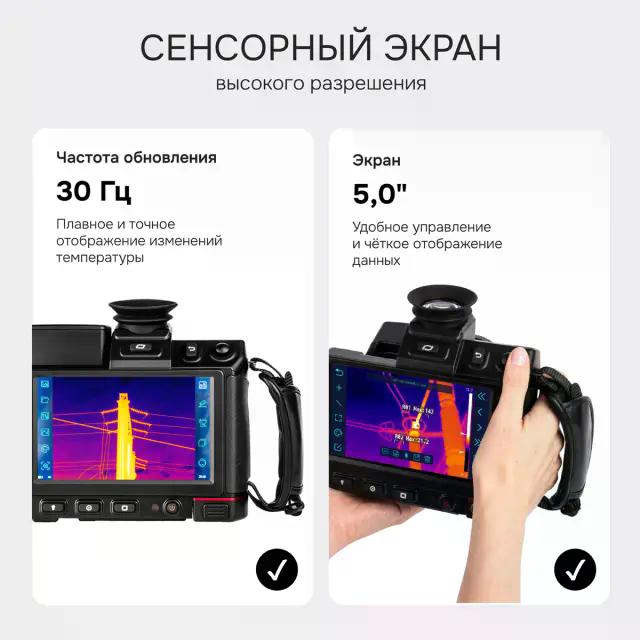

сенсорный экран 5-дюймовый ЖК-дисплей/800x480 px
|
|
Режимы изображения
|

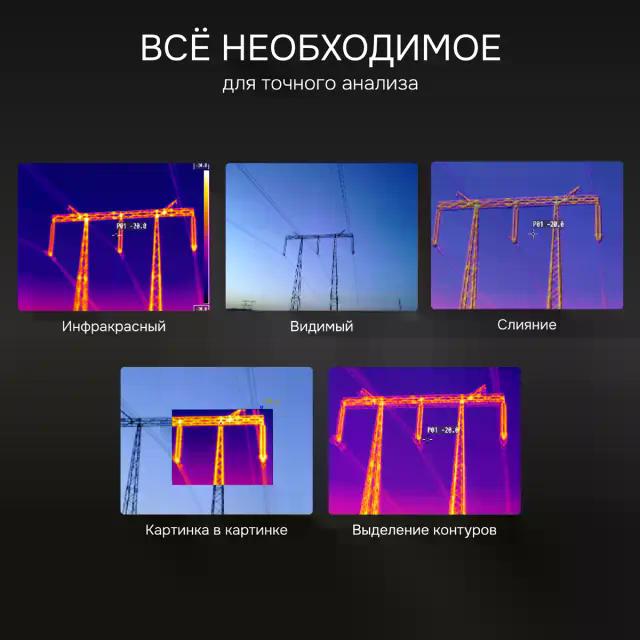

ИК, видимый, картинка в картинке, смешивание/выделение
|
|
Цветовые палитры
|
10 палитр
|
|
Анализ измерений
|
|
|
Точка
|
максимум 10 точек устанавливающихся вручную
|
|
Автоматическое обнаружение тепла/холода
|
автоматические горячий и холодный маркеры
|
|
Линия
|
максимум 5 линий устанавливающихся вручную
|
|
Область
|
максимум 10 областей устанавливающихся вручную
|
|
Поправки к измерениям
|
коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния
|
|
Предупреждение о превышении температуры
|
звуковая и индикаторная сигнализация
|
|
Хранение видео
|
|
|
Медиа-хранилище
|
карта MicroSD 32 Гбайт
|
|
Формат хранения видео
|
стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое
|
|
Режим хранения видео
|
ИК
|
|
Хранение изображений
|
|
|
Формат хранения изображений
|
стандартные файлы JPEG, включая данные измерений, PNG
|
|
Режим хранения изображений
|
ИК/видимое изображение/картинка в картинке/смешивание
|
|
Анализ изображений
|
внутренние инструменты анализа изображений, в ПО
|
|
Настройка
|
|
|
Лазер
|
< класс 2
|
|
Фонарик
|
есть
|
|
Команды настройки
|

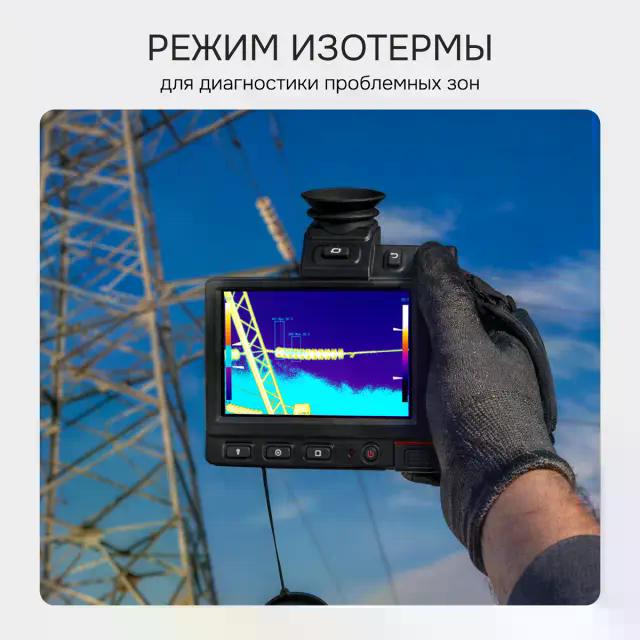

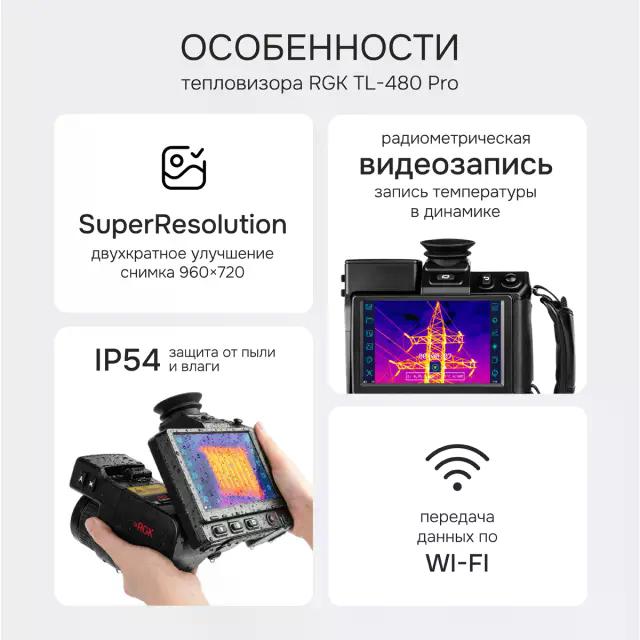

локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео
|
|
Языки
|
многонациональные
|
|
Цифровая камера
|
|
|

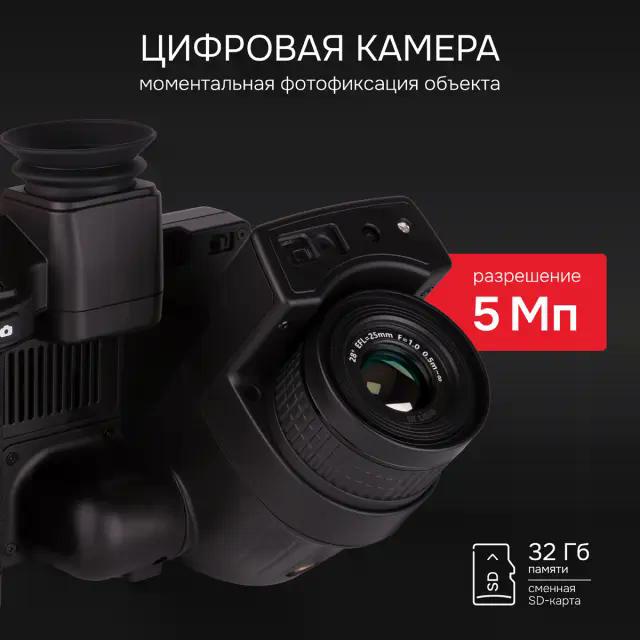

Встроенная цифровая камера
|
5 Мп
|
|
Встроенные данные цифрового объектива
|
55°
|
|
Интерфейсы передачи данных
|
|
|
Интерфейсы
|
MicroSD
|
|
USB
|
Type C
|
|
Видеовыход
|
micro HDMI
|
|
Настройки сетей
|
|
|
Wi-Fi
|

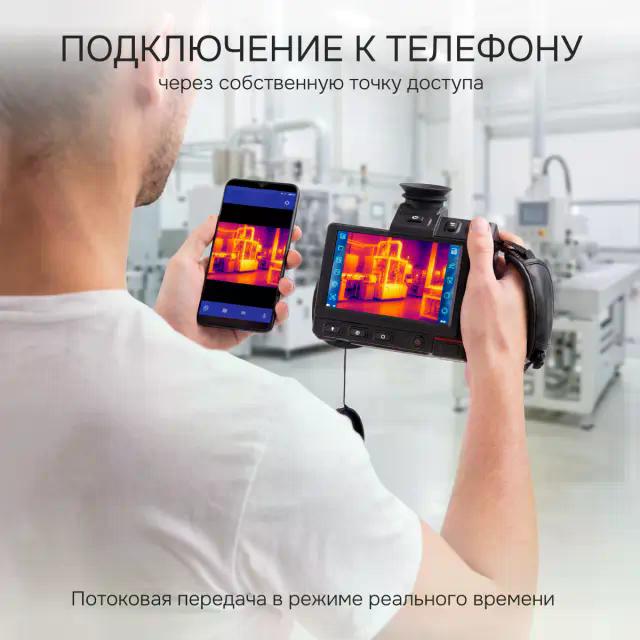

802.11, передача изображений и видеопотока в реальном времени
|
|
Bluetooth
|
есть, для подключения гарнитуры
|
|
Система питания
|
|
|
Срок службы батареи при непрерывном использовании
|
4 ч
|
|
Напряжение питания
|
12 В
|
|
Система зарядки
|
в зарядной станции
|
|
Управление энергопотреблением
|
автоматическое отключение
|
|
Экологические данные
|
|
|
Диапазон рабочих температур
|
от -20°C до 55°C
|
|
Диапазон температур хранения
|
от -25°C до 70°C
|
|
Влажность (при эксплуатации и хранении)
|
от 10 до 90%
|
|
Устойчивость к падению
|
2 м
|
|
Удар
|
25 г (IEC60068-2-29)
|
|
Вибрация
|
2 г (IEC60068-2-6)
|
|
Степень защиты
|
IP54
|
|
Дополнительные возможности
|
|
|

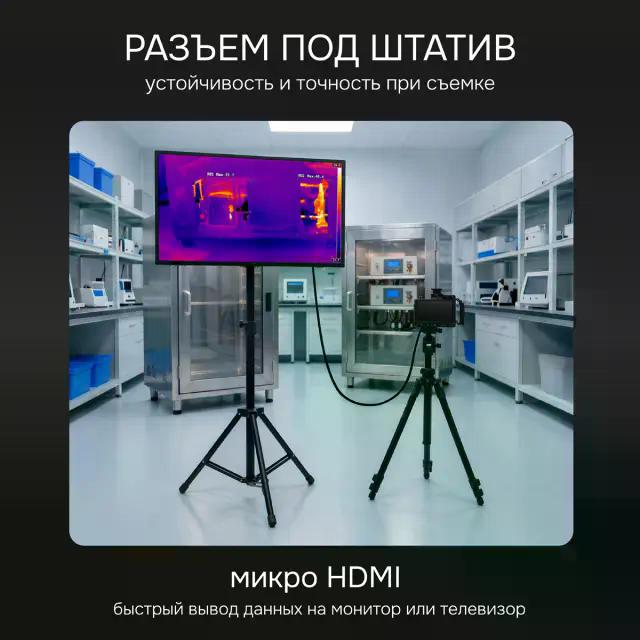

Разъем под штатив
|
есть
|
|
Физические характеристики
|
|
|
Размеры
|
191 x 115 x 172 мм
|
|
Вес камеры включая батарею
|
1,5 кг
|
