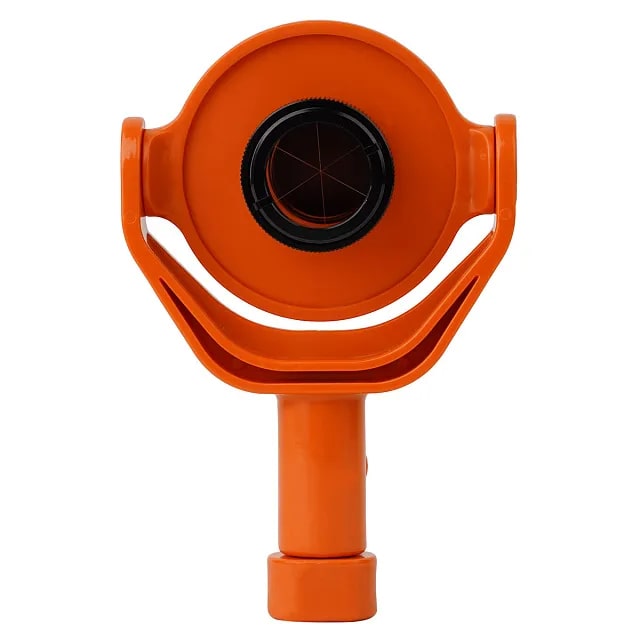

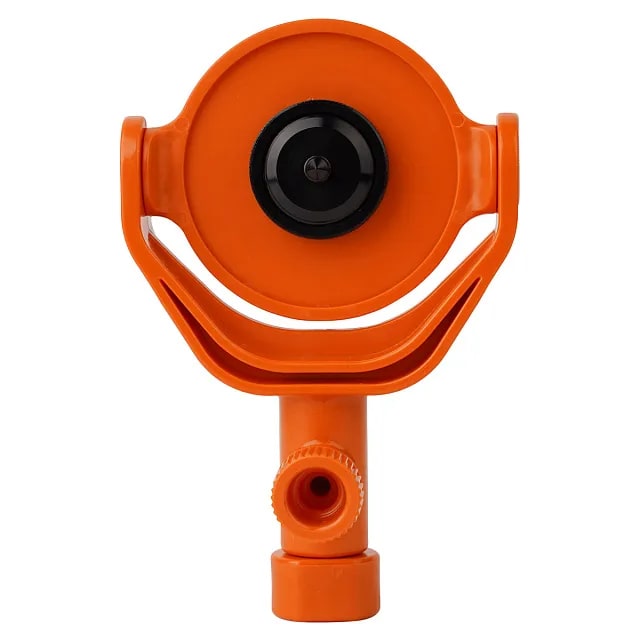

Минипризма RGK MP114

Минипризма RGK MP114 представляет собой отражательное устройство бюджетного класса, которое может устанавливаться под произвольным углом и поворачиваться в горизонтальной плоскости на 360 градусов. Предусмотрена возможность стационарного размещения на любом кронштейне или штативе со штыревым креплением под фитинг Leica или внешней резьбой 5/8" при необходимости проведения мониторинговых наблюдений за контрольными точками целевых объектов, либо установка устройства на вехе для измерений и разметки с помощью тахеометра.

Конструкционное исполнение

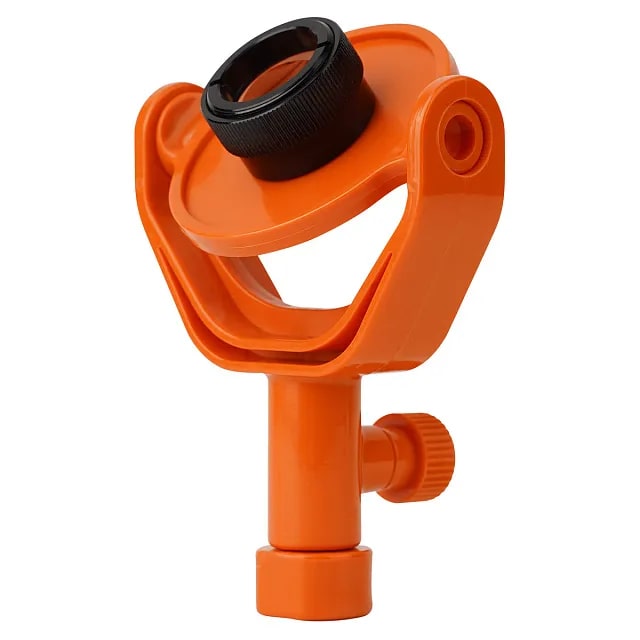

Оранжевый корпус из армированного пластика хорошо заметен на больших расстояниях, что упрощает предварительное наведение измерителей на отражающую мишень. В геодезическом отражателе применено такое же вилочное крепежное приспособление, как у модели MP113 – облегченной конструкции, снабженной ребрами жесткости для обеспечения прочности. Вместо пленочного отражателя установлена призма из оптического стекла Bk7, за счет чего удалось добиться четырехкратного увеличения измерительной дальности. Удержание пластины с отражающим устройством в выбранном положении с требуемым наклоном обеспечивается за счет естественно трения в соединительных элементах горизонтальной оси.
