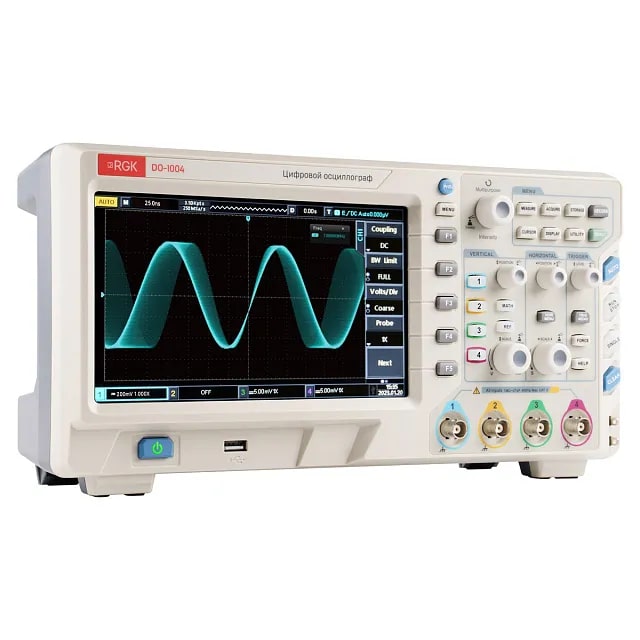

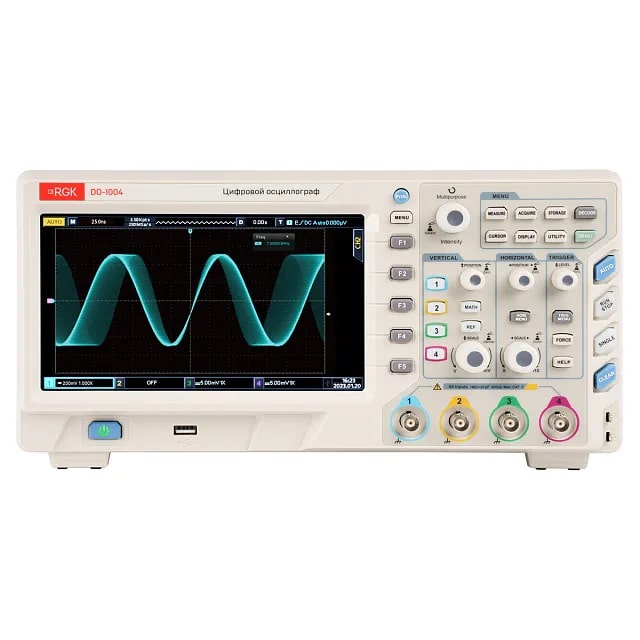

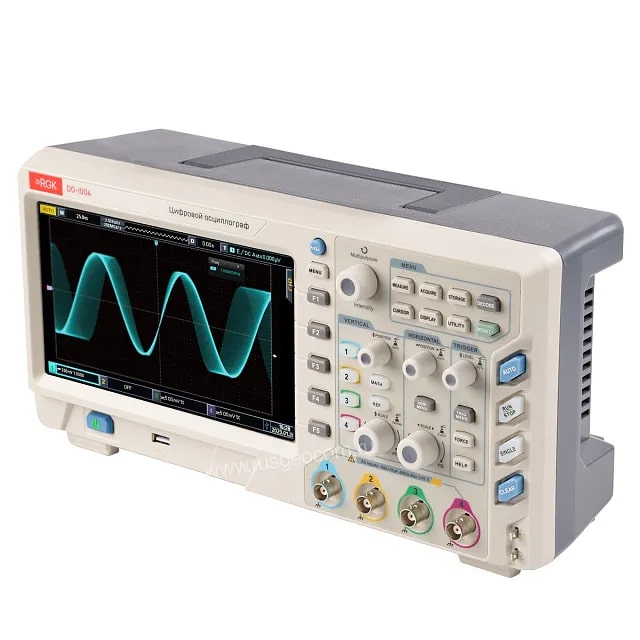

Цифровой осциллограф RGK DO-1004

Цифровой осциллограф RGK DO-1004, полоса пропускания которого составляет 100 Мб при максимальной частоте выборки 1 Гвыб/с, построен на основе 8-битного АЦП. Он отличается от других моделей серии DO наличием четырех аналоговых каналов, большей глубиной памяти и расширенной функциональностью, благодаря чему подходит для диагностики и настройки сложных электронных и цифровых устройств. Наличие функции авто-настройки сокращает время подготовки прибора к измерениям, упрощая процесс выполнения работ.

Функциональные возможности

Четырехканальный осциллограф RGK DO-1004 оснащен стандартным набором измерительных и аналитических функций, включая режим X-Y для определения разности фаз по методу Лиссажу, реализацию автоматических и курсорных измерений, БПФ и пр. Помимо использования типовых арифметических операций со сложением-вычитанием и умножением-делением сигналов выбранных каналов, предусмотрена возможность выполнения вычислений по введенным формулам длиной 36 символов с логарифмическими, интегральными, тригонометрическими, логическими и прочими функциями. Наличие режима записи позволяет производить измерение параметров, изучение и анализ формы быстрых сигналов, сохраненных покадрово во встроенной памяти или на съемном носителе, подключенном к осциллографу RGK DO-1004 через USB-порт на передней панели. Для быстрого сохранения изображений можно использовать функцию записи снимков с экрана, которая активируется путем нажатия соответствующей кнопки, без входа в меню.

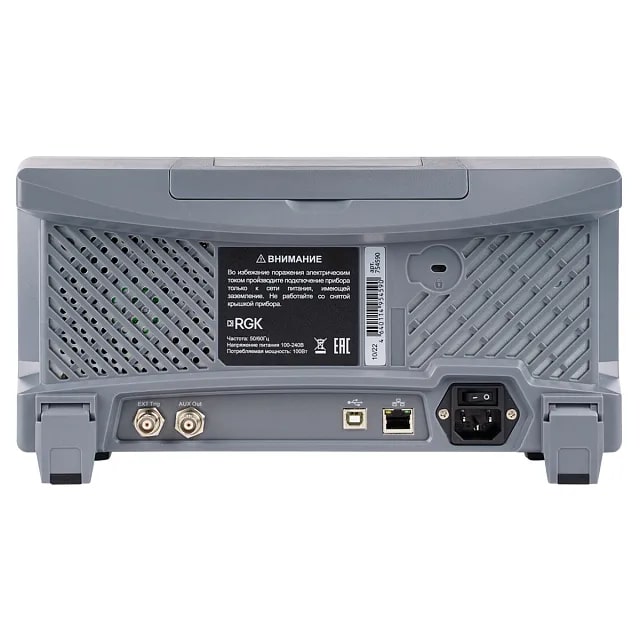

Возможность работы с сигналами разных типов обеспечивается за счет поддержки широкого перечня вариантов запуска. Доступна синхронизация по сигналу в любом из аналоговых каналов, от внешнего источника, подключаемого через ВЧ коннектор с обратной стороны прибора, либо от питающей сети переменного тока. Цифровой осциллограф может эксплуатироваться в режиме допускового контроля, с автоматическим сравнением отслеживаемых сигналов с нормативными значениями либо образцовой осциллограммой и выдачей результата в виде "годен" или "негоден" через соответствующий выход.

Особенности осциллографа RGK DO-1004

• Увеличенный размер экрана, по сравнению с младшими моделями серии DO, повышает комфортность при использовании прибора, снижая нагрузку на глаза при выполнении работ.
• Расширенный набор интерфейсов – реализация функции дистанционного управления возможна не только при прямом подключении к ПК через USB порт, но и в сетевом режиме, при задействовании канала LAN.
• Режим декодирования протоколов позволяет использовать данное изделие для диагностики и отладки цифрового оборудования с последовательными шинами I2C, SPI и RS232.
